Sensofar 条纹投影

条纹投影非常适合大面积测量，垂直精度和可重复性高，系统噪声低。

背景

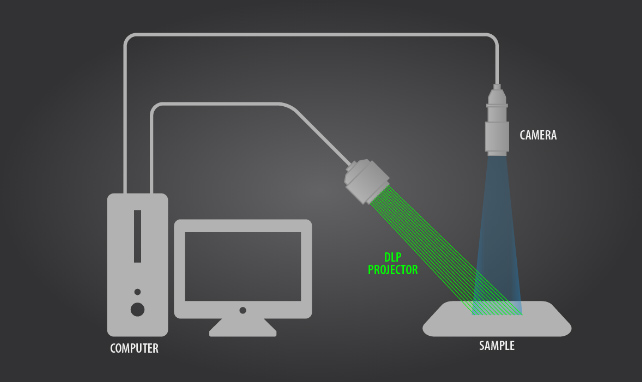

条纹投影原理

将结构光以一定角度投射到样本上，用相机接收反射光。投射到某个表面上时，投射光型改变，因此，通过确定条纹图形与高度变化之间的相互关系，我们就可获得 3D 图像。

光学方案

为了在现场样本上获得均匀、聚焦且等距的条纹投影，Scheimpflug 配置与双远心镜头一起使用。不管物体在视场中的距离或位置如何，均有恒定的放大倍率，是测量用途的理想之选。

主要特征

   正确 单拍采集

   垂直精度高的大区域 而且 可重复性高 (σ = 0.01 µm)，系统噪声 低至 0.5 µm

   实像颜色

   没有Z 向扫描
