半导体单壁碳纳米管因其卓越的电学性能，被视为未来电子器件、生物传感及柔性电子领域的核心材料。然而，在纳米尺度下，如何精准表征其界面性质成为一项重大挑战。近日，一项发表于Nanotechnology期刊的研究成果成功破解了碳纳米管电子束诱生电流成像中的衬度反转之谜，揭示了颠覆传统认知的物理机制。这项由湘潭大学、浙江大学、北京大学等机构联合完成的研究，其成功的关键之一，是采用了泽攸科技SEM纳米探针台这一核心原位表征工具。
传统理论在一维世界的“失灵”
扫描电子显微镜中的电子束诱生电流技术，是表征半导体器件内部结构、评估局部缺陷及金属接触特性的重要手段。然而，当面对一维碳纳米管器件时，基于三维体半导体模型的传统EBIC理论遇到了严峻挑战——成像衬度会随电子束落地能量发生剧烈变化甚至反转，使得定量分析金属-纳米管接触电阻等核心问题缺乏可靠的理论依据。

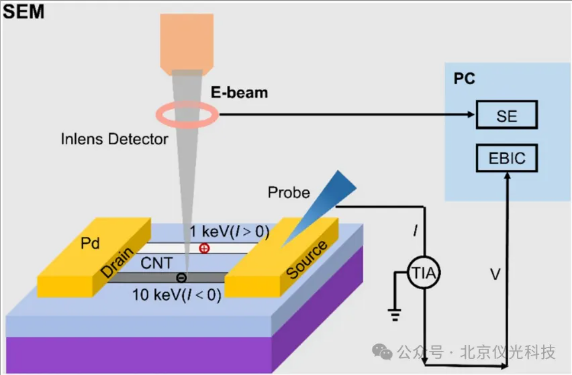

扫描电镜中双模式二次电子/电子束诱导电流成像装置示意图
突破性发现：二次电子发射主导成像机制
研究团队创造性地在泽攸科技SEM纳米探针台构建的原位测量平台上，同步采集了样品的二次电子信号与EBIC信号，对比分析了1 keV和10 keV两种落地能量下的成像表现。

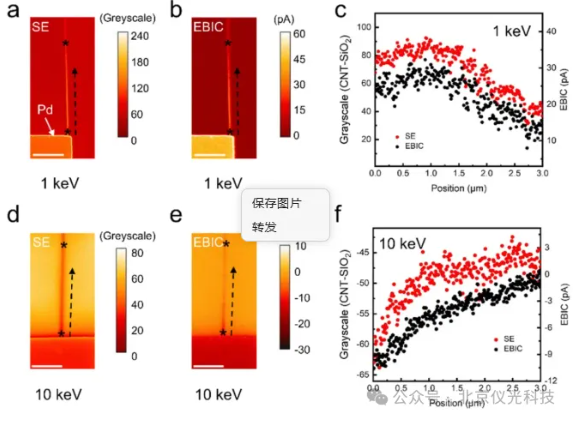

1 keV与10 keV落地能量下Pd-碳纳米管接触区域的二次电子与电子束诱导电流对比成像
研究发现了颠覆性的结果：
在1 keV低能量下，二氧化硅衬底表面积累正电荷，碳纳米管区域呈现亮衬度
在10 keV高能量下，衬底转为负电荷积累，碳纳米管区域呈现暗衬度
这一现象证明，碳纳米管器件的EBIC信号强度与二次电子发射效率存在强相关性，其成像机制由衬底充电极性和电子剂量主导，而非传统的内建电势理论。

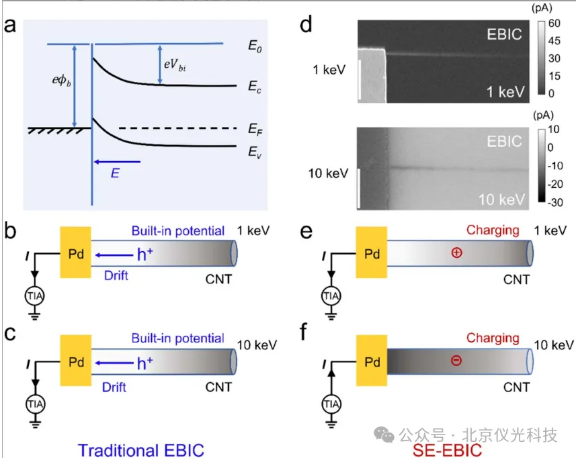

传统电子束诱导电流机制预测、实验观测与本文提出的二次电子驱动EBIC机制对比
技术基石：泽攸科技SEM纳米探针台的关键支撑
泽攸科技SEM纳米探针台在实验中发挥了三大关键作用：
1. 纳米级精确定位
探针台通过三维纳米级位移控制，使探针能够准确触达并连接碳纳米管器件的源极电极，建立了稳定的电学连接。
2. 微弱信号可靠传输
探针将捕获到的皮安级微弱感生电流信号，稳定传输至外部高精度电流放大器进行处理，确保了信号的高保真度。
3. 高质量图像重建
通过稳定的物理连接，实现了EBIC信号与扫描位置的实时对应，最终重建出清晰、高信噪比的电学图像。

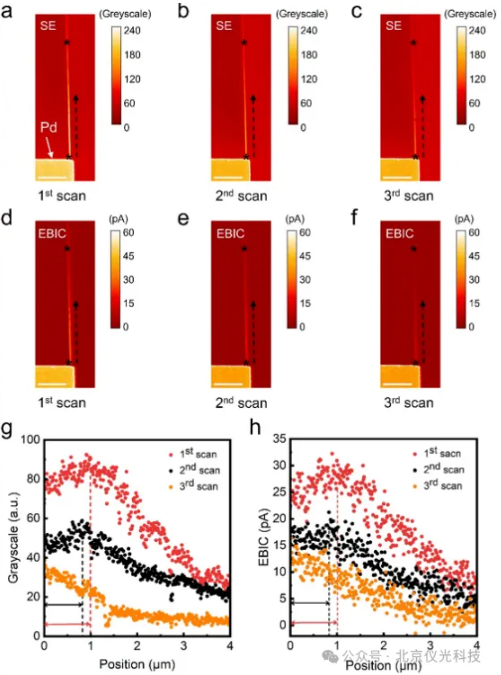

在1 keV落地能量下，随着电子束剂量增加，Pd-碳纳米管接触处的二次电子与电子束诱导电流图像及信号分布演变
探针台：多功能的原位测试平台
泽攸科技SEM纳米探针台不仅是电学测量的工具，更是一个功能强大的原位测试平台。其具备以下显著优势：
高精度大行程：实现三维空间的精确定位
高真空兼容：完美适配扫描电镜工作环境
模块化设计：可根据实验需求替换为光纤探针、纳米镊子、显微注射器等多种功能模块
易操作性：用户友好的操作界面，提高实验效率
这使得它能够满足纳米材料在电学、光学、力学、热电乃至生化特性等领域的多场耦合原位分析需求。
更深入的理解：电子剂量与电阻的影响
研究还进一步揭示了电子剂量与材料本征电阻对EBIC信号的调制作用。随着扫描次数增加，表面碳污染导致碳纳米管电阻升高，使EBIC信号逐渐衰减。同时，EBIC强度沿碳纳米管轴向呈单调递减趋势，反映了电荷传输过程中的电阻梯度约束。

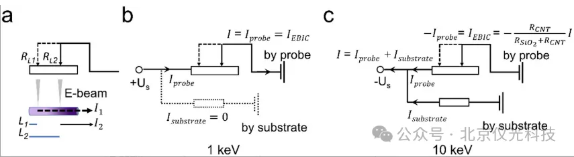

解释碳纳米管中EBIC信号行为的模型
应用前景与科学价值
这项研究不仅为低维半导体材料的EBIC表征提供了全新的物理视角，也为利用该技术评估金属-纳米材料接触质量、筛选高性能场效应晶体管提供了非破坏性的检测方案。这将对碳基电子器件的工艺优化和工程化应用产生重要推动作用。
结语
泽攸科技SEM纳米探针台在这一突破性研究中的成功应用，彰显了其在纳米科学前沿研究中的关键价值。通过提供稳定、精确的纳米级操控和电学连接能力，它帮助科学家"听清"了来自碳纳米管的最微弱"电学心跳"，最终助力揭示了颠覆传统的物理机制。
从基础物理机制的突破，到未来碳基芯片的工程化制备，泽攸科技提供的可靠原位表征解决方案，正持续为科技创新提供坚实的技术支撑，驱动人类向更微小的世界不断迈进。

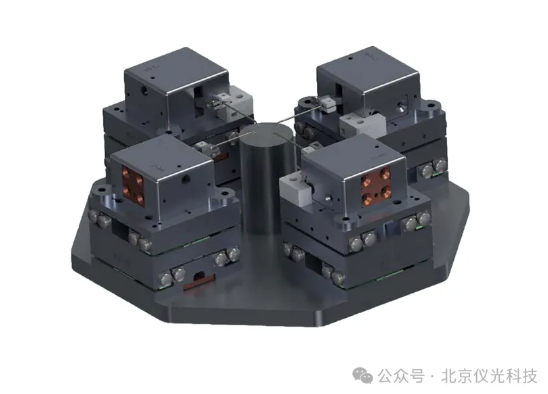

研究中发挥关键作用的泽攸科技SEM纳米探针台
