在追求极致效率的工业世界里，同步电机高速运转的“心脏”部位，一枚小小的磁极螺钉承受着巨大考验。为何经过强化工艺处理的螺钉，仍是失效的高风险点？一场由泽攸科技ZEM系列台式扫描电镜深度参与的微观侦察，为我们揭开了从材料变形到最终断裂的全过程真相。
工艺的双刃剑：坚固表面与隐藏危机
工业电机正向着高功率、高转速迈进。其中，用于固定永磁体的转子磁极螺钉，其可靠性至关重要。目前，主流的“冷滚压”螺纹工艺能显著提升螺钉表面的硬度和强度，但也带来了新的挑战：在螺纹根部形成了剧烈的加工硬化与应力集中，使其在复杂载荷下更易萌生裂纹并导致断裂。
传统研究对这一失效过程的微观机制，尤其是裂纹如何在不同组织中“选择”扩展路径，缺乏直观清晰的解释。要攻克这一难题，必须拥有能洞察材料微观世界的“眼睛”。
微观侦察启动：ZEM电镜锁定性能“梯度”
为了看清真相，一支由高校与企业组成的研究团队，将泽攸科技ZEM20台式扫描电镜作为核心研究工具，对冷滚压螺钉进行了深入“解剖”。
ZEM20电镜以其出色的成像能力，清晰揭示了螺纹从表层到心部的梯度变形组织。它直观地展示了铁素体与珠光体如何在表层沿加工方向被显著拉伸，形成纤维状组织，而心部则保留了原始状态。更重要的是，ZEM20帮助研究人员首次精确观测到，由于成形应力状态不同，螺纹牙尖和根部的硬化层深度存在显著差异，其中螺纹根部亚表层因局部剧烈压入变形，形成了硬度最高的区域。这为理解裂纹为何优先在此萌生提供了直接的微观证据。

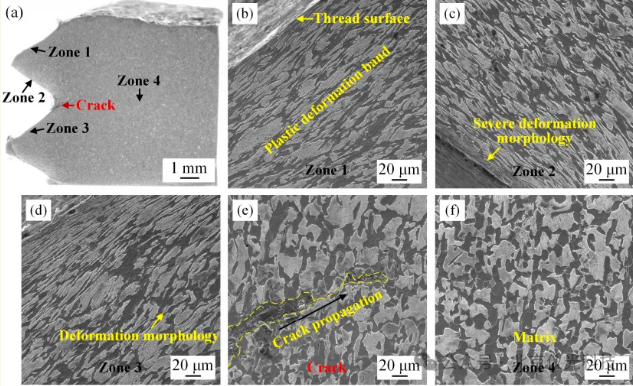

图 螺纹的金相及扫描电镜图像。(a) 螺纹宏观照片；(b–d) 分别为区域 1、2 和 3 的螺纹变形显微组织；(e) 裂纹扩展形貌；(f) 基体显微组织
追踪裂纹“足迹”：ZEM高清视野下的三种路径
研究的核心是追踪裂纹的萌生与扩展。在扭矩过载试验后，研究人员再次借助泽攸科技ZEM20对断口进行微观分析。高分辨率的图像，让裂纹的扩展“足迹”无所遁形。
研究发现，裂纹的扩展路径并非随机，而是强烈依赖于局部微观组织。凭借ZEM20的高清成像，研究团队明确归纳出在螺钉的铁素体-珠光体组织中，裂纹主要沿三种典型路径扩展：
穿晶（通过铁素体）：因铁素体较软，易发生塑性变形。
沿相界（铁素体-珠光体界面）：利用两相在强度和结构上的差异。
穿珠光体（沿层片界面）：裂纹沿着珠光体内部的铁素体与渗碳体片层间扩展。

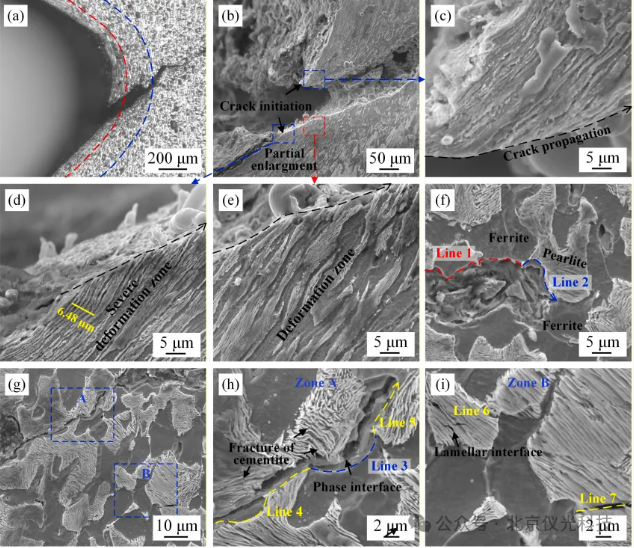

图 裂纹扩展的金相及扫描电镜照片。(a) 螺纹根部的金相照片；(b) 裂纹扩展初始阶段的显微组织；(c–f) 为图 6b 中矩形区域对应的局部放大照片；(g–i) 裂纹尖端附近区域的显微组织形貌
这些清晰的观测结果，直接证明了通过优化材料微观结构（如相比例、晶粒度）可以主动干预和阻碍裂纹扩展，为提升螺钉的断裂抗力提供了明确的理论指导。

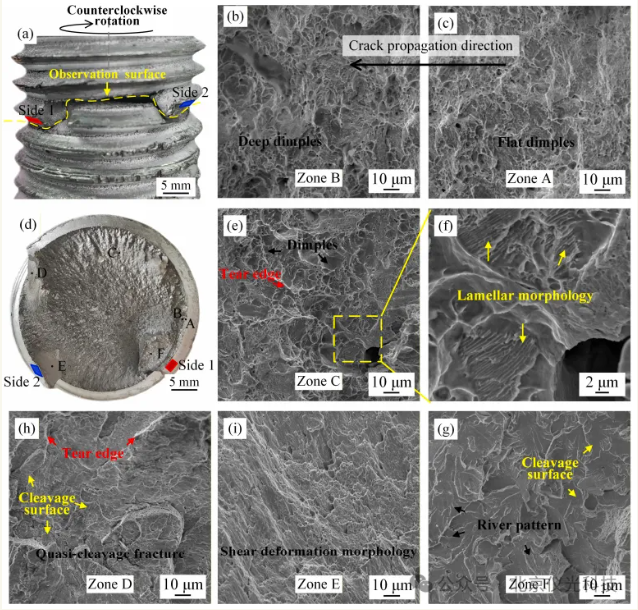

图 螺钉的扭转断口微观照片。(a, d) 螺钉断口宏观照片；(b, c) 裂纹萌生阶段区域 B 和 A 的微观照片；(e) 扩展阶段区域 C 的微观照片；(f) 图 7e 中的矩形区域；(h) 区域 D 的微观照片；(i, g) 快速断裂阶段区域 E 和 F 的微观照片
科研利器：泽攸科技ZEM系列，让微观洞察触手可及
这项深入揭示工业紧固件失效机理的研究，充分展现了泽攸科技ZEM系列台式扫描电镜在材料科学与失效分析领域的强大应用价值。它不仅是发现微观真相的“眼睛”，更是连接工艺、组织与性能的关键桥梁。
泽攸科技ZEM系列扫描电镜集高分辨率成像、快速抽真空、操作简便、对安装环境要求低等优势于一身。它打破了传统大型扫描电镜的空间与操作门槛，让企业研发中心、高校实验室能以更经济的成本和更便捷的方式，获得专业级的微观分析能力，从而赋能新材料研发、工艺优化与产品质量控制。

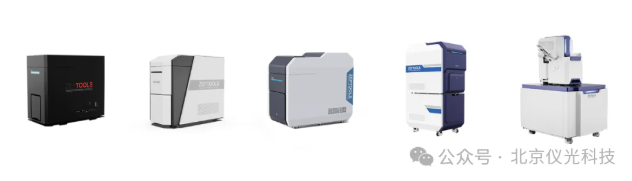

图 泽攸科技ZEM系列扫描电镜
结语
从一颗螺钉的失效分析，到对材料微观力学行为的深刻理解，泽攸科技ZEM系列扫描电镜扮演了不可或缺的角色。它让曾经“看不见”的微观世界变得清晰可辨，让研究人员能够基于确凿的“微观证据”进行设计与优化。在迈向高端制造的道路上，拥有这样一双敏锐而可靠的“眼睛”，意味着拥有了从根源上解决工程问题、驱动技术创新的关键力量。
