在智能穿戴与柔性电子迅猛发展的今天，如何让设备在储能的同时，还能通过颜色变化直观“报告”剩余电量，是学界攻坚的热点。近日，一项发表于《Journal of Energy Storage》（2026）的前沿研究取得了突破性进展，而泽攸科技JS系列台阶仪作为关键表征设备，为该研究提供了至关重要的薄膜厚度数据，助力科研团队成功研发了基于二苯并噻吩的高性能电致变色超级电容器。
会变色的能量仓库：电致变色超级电容器
传统的超级电容器只能储电，无法直观显示状态。电致变色超级电容器（ESC）则像一位“智能管家”，能将储能状态转化为肉眼可见的颜色变化：
实时监测：充电时变色，放电时复原，有效防止过充过放。
应用广阔：在智能变色玻璃、建筑幕墙及下一代柔性显示屏中潜力巨大。
然而，开发兼具高光学对比度、快速响应与高容量的电极材料，一直是制约其落地的“卡脖子”难题。
创新材料设计：二苯并噻吩的“黄金位点”
面对挑战，由台州学院、浙江工业大学等机构组成的联合团队独辟蹊径，将目光投向了二苯并噻吩（DBT）这一刚性平面分子。
位点革命：不同于传统的2,8位点取代，团队创新性地在DBT单元的3,7位点进行对称功能化。
性能跃升：该设计显著降低了分子能隙，增强了共轭效应，从而获得了氧化电位更低、稳定性更高的聚合物薄膜（pDBT-E与pDBT-P）。
关键一环：泽攸科技JS台阶仪如何“锁定”性能？
在材料研发中，薄膜厚度是计算体积比容量、评估离子传输效率的核心物理参数。研究团队特别指出，他们使用了泽攸科技JS2000C/3000C台阶仪对聚合物薄膜进行了高精度表征。
精准定厚：台阶仪测得pDBT-E与pDBT-P薄膜厚度分别约为240纳米与154纳米。这一数据是后续计算材料体积比容量的基石。
形貌关联：结合SEM图像，确认了薄膜呈现松散的颗粒状堆积结构，这种形貌利于电解质离子快速嵌入/脱出，解释了器件为何具备优异的倍率性能。

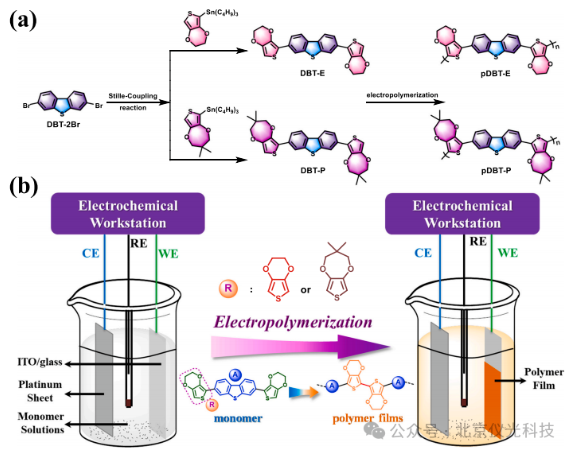

图 (a)单体与聚合物的合成路线；(b)聚合物 pDBT-E 和 pDBT-P 的电聚合过程示意图

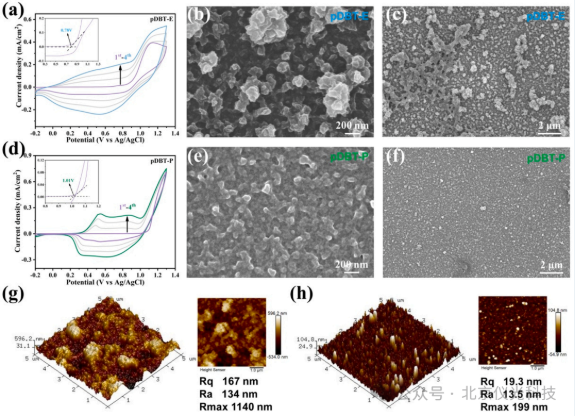

图 pDBT-E (a-c, g) 与 pDBT-P (d-f, h) 薄膜的电化学聚合曲线、扫描电子显微镜图像及原子力显微镜图像
卓越性能数据：不止于测量，更在于赋能
在泽攸科技台阶仪提供的精准几何参数支持下，该研究的性能数据令人瞩目：
材料：pDBT-P
颜色变化（中性→氧化）：橙黄 ↔ 深蓝
体积比容量：64.6 F/cm³
循环稳定性（8000次后）：保持 72% 光学对比度
最终，基于该材料构建的器件成功实现了“充电变蓝、放电变黄”的可视化能量监测，标志着二苯并噻吩类材料在多功能储能领域的首次成功应用。

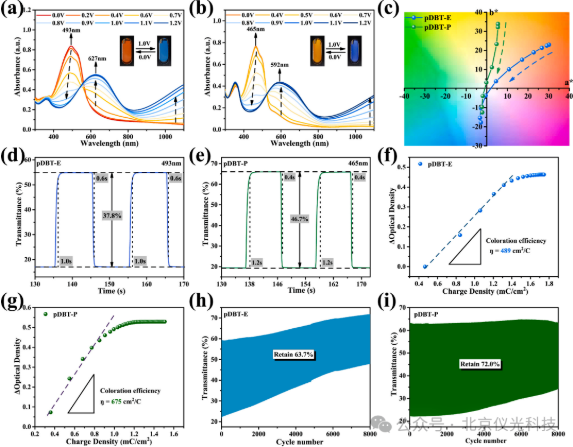

图 (a) pDBT-E 和 (b) pDBT-P 薄膜在 0.1 M TBAPF6/ACN 溶液中于不同工作电位下的光谱电化学图

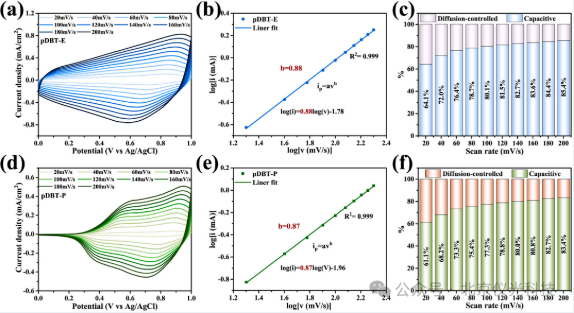

图 (a) pDBT-E 和 (d) pDBT-P 薄膜在 20 至 200 mV/s 不同扫描速率下的循环伏安（CV）曲线
结语：国产仪器与前沿科研的“双向奔赴”
从实验室的纳米级测量，到产业界的晶圆检测，泽攸科技JS系列台阶仪正以其高性价比与稳定性能，逐步打破国外垄断，成为越来越多科研团队的“标配”。这款国产设备在本研究中的关键作用证明：精密的表征工具，是推动原始创新的隐形翅膀。
图 泽攸科技JS系列台阶仪
版权所有：北京仪光科技有限公司 备案号：京ICP备2021017793号
- 关注微信公众号 -
