在日常生活中，人们习惯于把"位置"和"状态"理解为连续变化的过程然而当尺度缩小到原子层面后，许多熟悉的直觉开始失效。

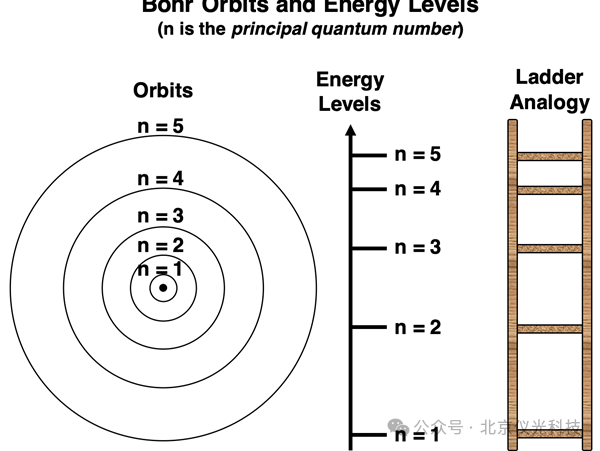

对于原子中的电子而言，它们并不能拥有任意大小的能量，只能存在于某些特定的允许状态之中。物理学把这些允许存在的状态称为"能级"。

这意味着电子既不能随意停留在两个能级之间，也不能以连续的方式缓慢爬升到更高能级。当电子吸收足够能量时，它会从一个能级跃迁到另一个能级；当电子返回较低能级时，则会释放出相应的能量。

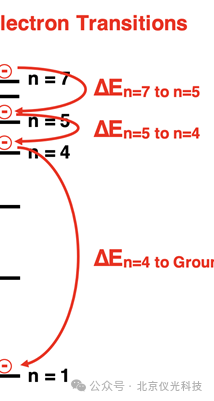

电子跃迁示意图

02  从跃迁到器件：电子行为塑造现代科技

以晶体管为例，它之所以能实现开关控制，本质上是因为人们利用半导体能带结构调控电子的运动方式。芯片表面看似普通，但在材料科学家眼中，它是一个精心设计的微观世界——电子在哪里聚集、在哪里被阻挡、哪里导电、哪里绝缘，全由微观结构决定。

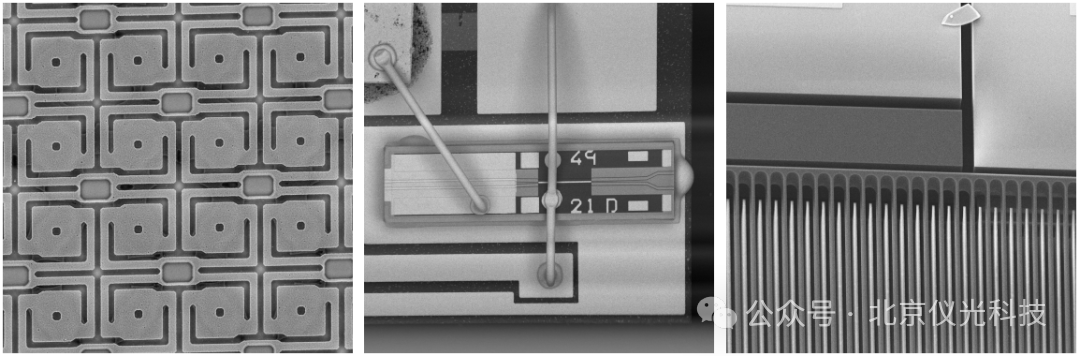

利用ZEM系列扫描电镜

观察现代芯片内部复杂的晶体管微观结构

调控着电子的通过与截止

在纳米材料（如石墨烯、二硫化钼）研究中，这种电子—结构相互作用尤为明显。当材料尺寸缩小到纳米尺度，电子行为会出现与块体材料截然不同的特征——更高的迁移率、特殊的光学响应、新的量子效应。而要深入研究这些现象，首先必须看清微观结构是否真正按设计形成。

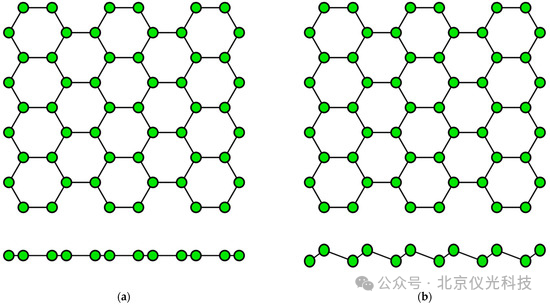

石墨烯的六角蜂窝状原子结构

赋予了电子极高的运动速率

03  看见微观真相:泽攸科技ZEM系列扫描电子显微镜

仅仅能制造微纳结构还不够。在微纳尺度下，几十纳米的偏差就可能影响实验结果。这时候，显微表征技术的重要性便凸显出来。

如果把微纳加工是建筑施工，那么显微表征就是——质量检测。只有看清楚结构是否真正按设计形成，才能进一步研究其物理性质。

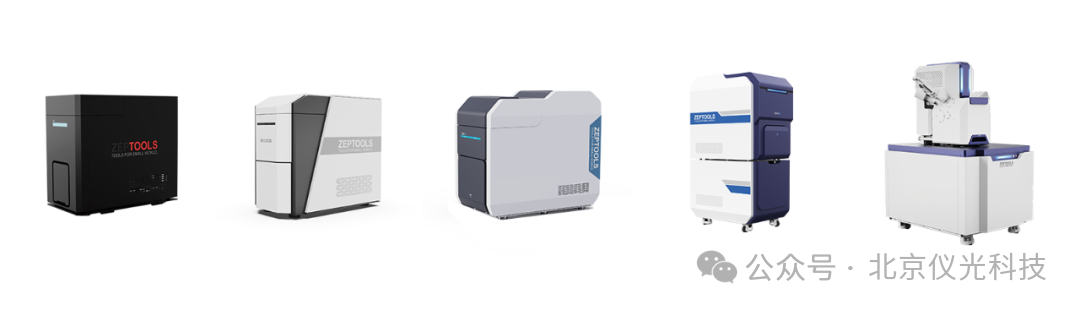

泽攸科技ZEM系列扫描电镜

泽攸科技ZEM系列扫描电子显微镜便是目前材料科学研究中不可或缺的重要工具。与传统光学显微镜不同，ZEM系列扫描电镜利用聚焦电子束与样品相互作用产生二次电子、背散射电子等信号来获取图像，因而能够观察到更加细微的表面与断面结构。

许多肉眼看来十分平整的材料表面，在ZEM系列扫描电镜下却呈现完全不同的景象：

• 看似光滑的薄膜可能布满纳米颗粒与孔隙；

• 看似均匀的材料内部可能存在晶界、析出相或缺陷；

• 看似简单的器件结构，实际上由多个不同尺度的微观单元共同构成。

对于研究人员而言，ZEM系列扫描电镜提供的不仅是"看得更清楚"，更是理解材料性能成因的能力——材料为什么导电？为什么发光？为什么有特殊的磁学性能？为什么会发生性能退化？这些答案，往往藏在扫描电镜所揭示的微观形貌与结构中。

泽攸科技ZEM系列产品涵盖台式及高分辨场发射扫描电镜，支持二次电子（SE）与背散射电子（BSE）双信号采集、可选配能谱仪（EDS）进行微区成分分析，操作便捷、环境适应性强，广泛服务于半导体、新能源、二维材料及前沿基础科学研究。

04  小结
