在半导体终测（Final Test）环节，探针卡与焊盘的接触往往伴随着不可逆的物理压痕。这些微米级的损伤，一旦深度失控，便成为芯片失效的隐患。传统的接触式测量不仅效率低下，更难以量化纳米级的深度差异。如何利用非接触式手段，在数秒内精准“透视”探针留下的微观印记，已成为先进封装工艺中至关重要的质控防线。

一、硬核光学与极致速度

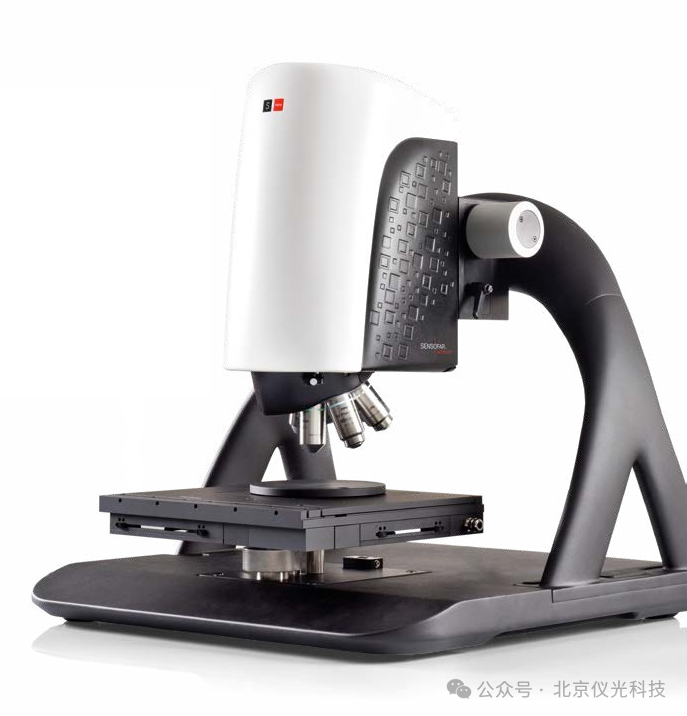

Sensofar S neox 之所以能胜任这一挑战，源于其顶尖的光学配置与采集速度。设备搭载了白光干涉（CSI）与相移干涉（PSI）技术，配合高数值孔径的50×干涉物镜，能轻松捕捉极其微弱的形貌变化。在实际测试中，单次区域的3D扫描仅需约2秒，垂直分辨率最高可达0.1nm（PSI模式）。这意味着即便是肉眼不可见的微小压痕，S neox 也能将其深度数据精准呈现。此外，S neox 拥有独特的四合一测量技术（共聚焦、干涉、Ai多焦面叠加及薄膜测量），一键切换即可应对从超光滑晶圆表面到大倾角的复杂结构，彻底解决了单一技术在复杂样品上的局限性。

使用50倍干涉镜头测量

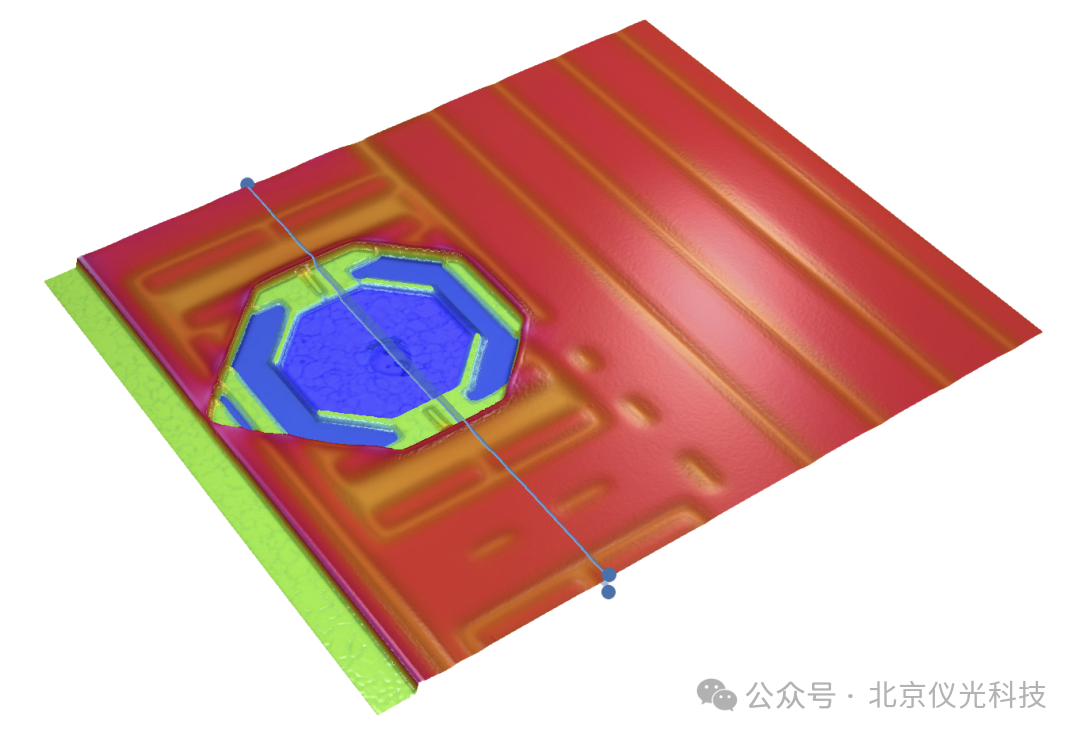

探针印记的三维轮廓图

二、智能分析与标准合规

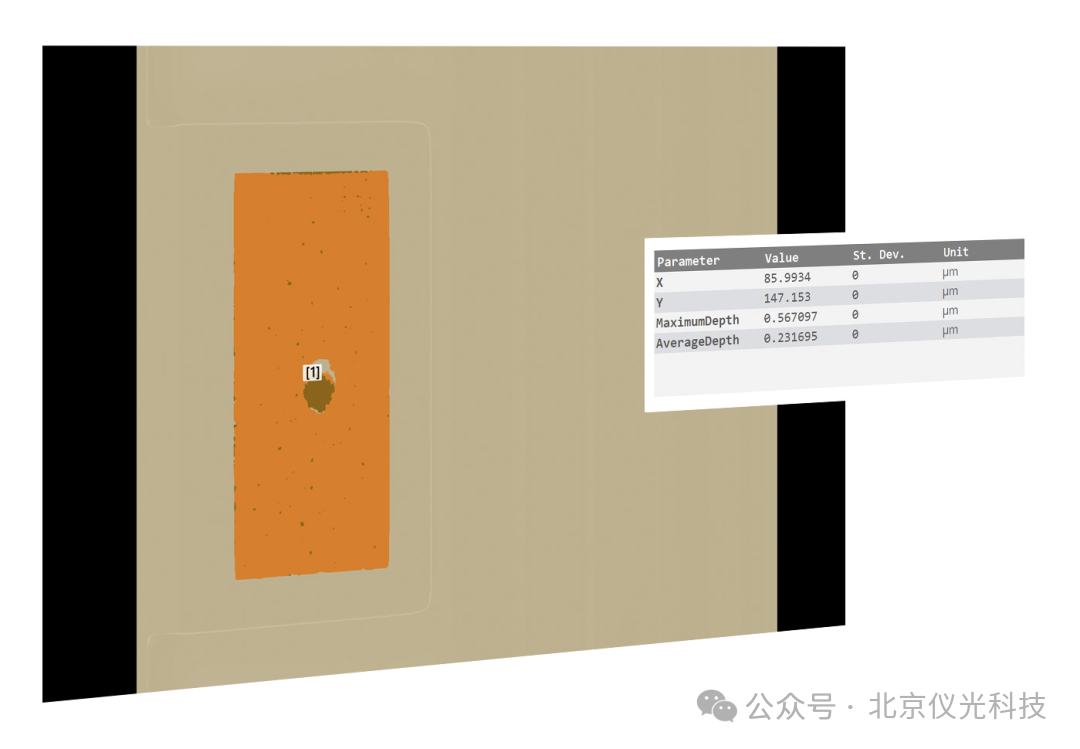

有了高清的3D图像，数据的量化与分析同样关键。S neox 配套的 SensoPRO 插件专为工业质控设计，能够自动识别探针印记区域，并依据 ISO 25178 国际标准计算最大深度（Maximum Depth）与平均深度（Average Depth）等关键参数。无需人工干预，系统即可对批量文件进行 Pass/Fail 判定，大幅提升质检效率。同时，设备严格遵循 ISO 国际标准，出厂前均使用可追溯标准块进行校准，确保每一个0.567μm或0.232μm的数据都真实可信。无论是MEMS传感器、精密刀具，还是生物医学植入体，S neox 都能提供从数据采集到报告生成的完整闭环，让微观质量控制变得有据可依。

使用 SensoRRO Plugins插件分析

从研发端的工艺验证到产线上的批量抽检，Sensofar S neox 凭借其纳米级精度与秒级速度，为芯片探针压痕检测提供了完美的可视化解决方案。让微观损伤不再隐形，让质量控制更有底气。
