在半导体封装与 PCB 组装工艺中，焊线键合（Wire Bonding/Solder Joint）界面的 IMC（金属间化合物）覆盖率是衡量连接可靠性的“金标准”。IMC 层过薄或未形成连续覆盖，意味着器件在热循环或机械振动下极易失效。然而，传统的检测手段往往依赖物理剪切、化学腐蚀与金相制样，不仅流程繁琐、耗时极长，更具破坏性，无法满足产线快速反馈的需求。

今天，我们为您带来西班牙 Sensofar S neox 3D 光学轮廓仪的创新方案——利用光学色彩与形貌融合技术，实现无需制样、非接触、秒级成像、自动量化的 IMC 覆盖率检测。

01 三色光源光学方案——打破传统制样瓶颈

S neox 的核心突破在于其搭载的独立蓝、红、绿三色 LED 光源系统。在扫描过程中，测量头会分别利用三种波长的光对同一键合区域进行照明和采集。由于不同材料（如铜基底、锡银焊料、金属间化合物层）对特定波长的吸收和反射率存在显著差异，系统能精准捕捉这些微弱的光谱信号。

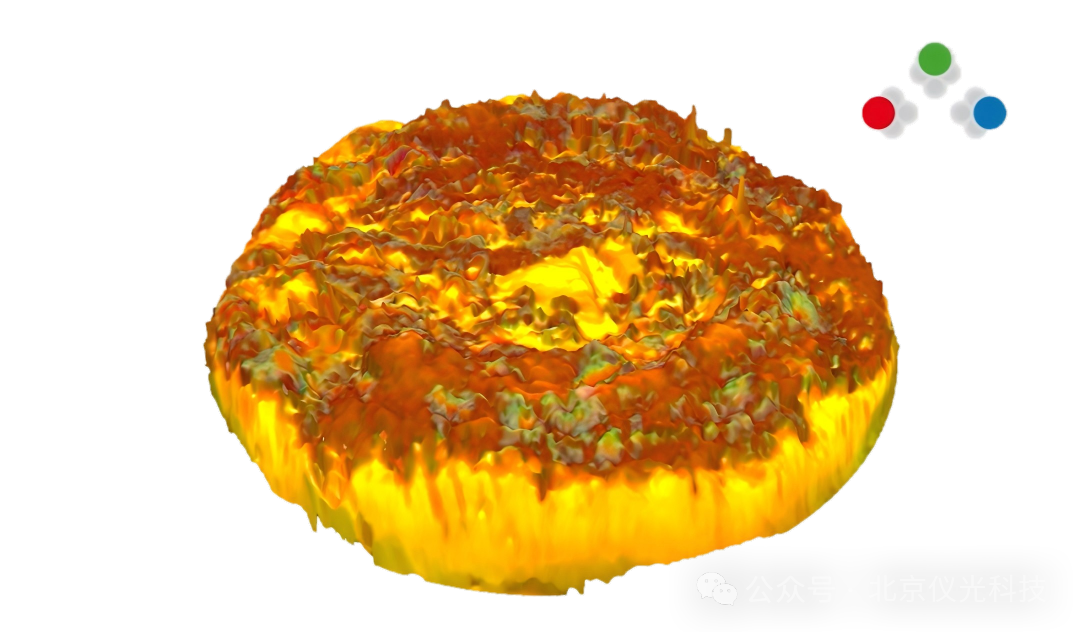

算法将这些信号融合，生成一张同时包含三维形貌高度信息（Z轴）与真彩色信息（RGB）的复合地形图。正是这层精准的色彩映射，使得 IMC 区域能够与未反应的焊料或基底清晰地分离开来，完全省去了传统方法中繁琐的化学染色或离子研磨步骤。这种非接触式的光学表征，不仅保护了脆弱的键合界面不被破坏，更将单件检测周期从数十分钟压缩至几秒钟，真正实现了从“实验室破坏性分析”到“产线快速筛查”的跨越。

02 SensoPRO IMC 插件——从图像到数据的智能转化

有了高精度的彩色地形图，数据的量化分析便水到渠成。S neox 配套的最新版 SensoPRO 分析软件内置了专用的 IMC 覆盖率计算插件。该插件利用先进的图像处理算法，自动识别并锁定键合界面的感兴趣区域（ROI），随后依据光谱特征差异，精准分割出 IMC 层的实际覆盖面积。

系统会自动执行公式运算：IMC 覆盖率 = IMC 形成面积 ÷ 总键合接触面积，并即时输出百分比数值及统计报告。此外，插件支持批量文件处理与 Pass/Fail 判定功能，工程师可预设覆盖率下限（例如 ≥75%），系统将对导入的数百个文件进行自动筛选，不合格项即刻报警。整个流程无需人工描边或主观判读，结果完全符合 ISO 标准的可追溯性要求，让焊线键合的质量管控从此告别“凭经验”，迈入“凭数据”的客观时代。

Sensofar S neox 凭借三色 LED 光学表征 + 共聚焦/干涉四合一测量技术 + IMC 专属分析插件，为半导体及电子组装行业提供了全流程的非破坏性检测方案。它让原本隐藏在界面深处的 IMC 质量变得直观可见、量化可控，是保障高端制造良率的得力助手。
