产品简介

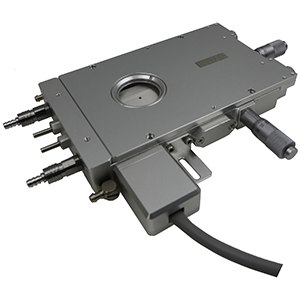

HCS621GXY专为显微镜/光谱仪设计。此款冷热台可在 -190℃ ~ 600℃ 范围内控温，同时允许光学观察和样品气体环境控制。热台上盖与底壳构成一个气密腔，可往内充入氮气等保护气体，来防止样品在负温下结霜，或高温下氧化。此外冷热台带有可从密封腔外移动样品的XY样品微分移动尺。此外另有真空腔型号HCP421VXY提供。
|
功能特点 |
|
|
|
适用于 显微镜/光谱仪 |
|
-190℃~600℃ 可编程控温（负温需配液氮制冷系统） |
|
28 mm x 30 mm带通光孔的加热区 |
|
在XY方向移动样品的微分移动尺 |
|
可充入保护气体的气密腔（另有真空腔型号） |
|
可从温控器或电脑软件控制，可提供软件SDK |
|
温控参数 |
|
|
|
|
|
温度范围 |
-190℃ ~ 600℃（负温需配液氮制冷系统） |
|
加热块材质 |
银 |
|
传感器/温控方式 |
100Ω铂RTD / PID控制 |
|
最大加热/制冷速度 |
+150℃/min （100℃时） |
|
最小加热/制冷速度 |
±0.01℃/min |
|
温度分辨率 |
0.01℃ |
|
温度稳定性 |
±0.05℃（>25℃），±0.1℃（<25℃） |
|
软件功能 |
可设温控速率，可设温控程序，可记录温控曲线 |
|
光学参数 |
|
|
|
|
|
适用光路 |
透射光路 和 反射光路 |
|
窗片 |
可拆卸与更替的窗片 |
|
最小物镜工作距离 |
5 mm *截面图中WD |
|
最小聚光镜工作距离 |
11.5 mm *截面图中CWD |
|
透光孔 |
φ2 mm *截面图中φVA |
|
上盖窗片观察 |
窗片范围φ27mm，最大视角±65° *截面图中θ1 |
|
底部窗片观察 |
窗片范围φ27mm，最大视角±19° *截面图中θ2 |
|
负温下窗片除霜 |
吹气除霜管路 |
|
结构参数 |
|
|
|
|
|
加热区/样品区 |
28 mm x 30 mm |
|
样品腔高 |
2.8 mm |
|
样品衬底 |
默认为石英坩埚（内径>9mm/厚0.5mm） |
|
放样 |
水平抽出上盖后置入样品 |
|
样品XY移动尺 |
可从密封腔外移动样品，分辨率10μm，行程10mm |
|
气氛控制 |
气密腔，可充入保护气体 |
|
外壳冷却 |
可通循环水，以维持外壳温度在常温附近 |
|
安装方式 |
水平安装 或 垂直安装 |
|
台体尺寸/重量 |
153 mm x 90 mm x 22 mm / 1000g |
|
配置列表 |
|
|
|
|
|
基本配置 |
HCS621GXY冷热台 、mK2000B温控器 |
|
可选配件 |
冷热台安装支架 、液氮制冷系统 、外壳循环水冷系统、、 |
