PicoFemto透射电镜原位STM-TEM光电一体测量系统

PicoFemto透射电镜原位STM-TEM光电一体测量系统,是在标准外形的透射电镜样品杆内加装扫描探针控制单元,通过探针对单个纳米结构进行操纵和电学测量

PicoFemto透射电镜原位STM-TEM光电一体测量系统，是在标准外形的透射电镜样品杆内加装扫描探针控制单元，通过探针对单个纳米结构进行操纵和电学测量，并可在电学测量的同时，动态、高分辨地对样品的晶体结构、化学组分、元素价态进行综合表征，大大地扩展了透射电子显微镜的功能与应用领域。

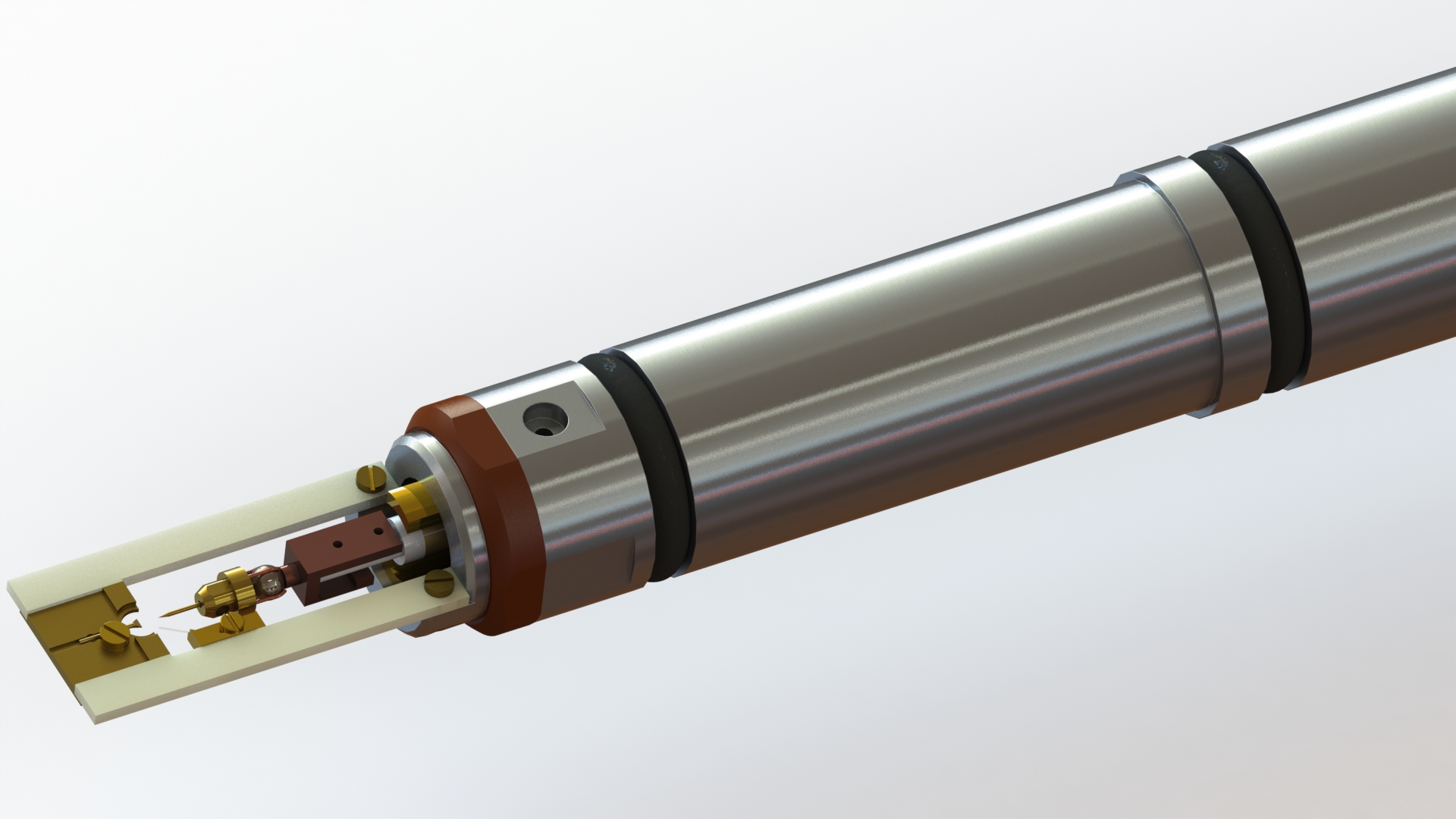

透射电镜原位STM-TEM光电一体测量系统是在标配的STM-TEM样品杆上集成光学模块，从而实现在透射电镜中进行原位光电测量或者光谱学表征研究。

性能指标

透射电镜指标：

● 兼容指定电镜型号及极靴；

● 可选双倾版本，双倾电学测量样品杆Y轴倾角±25°（同时受限于极靴间距）；

● 保证透射电镜原有分辨率。

电学测量指标：

● 包含一个电流电压测试单元；

● 电流测量范围：１ nA-30 mA，9个量程；

● 电流分辨率：优于100 fA；

● 电压输出范围：普通模式±10 V，高压模式±150 V；

● 自动电流-电压（I-V）测量、电流-时间（I-t）测量，自动保存。

扫描探针操纵指标：

● 粗调范围：XY方向2.5 mm，Z方向1.5 mm；

● 细调范围：XY方向18 um，Z方向1.5 um；

● 细调分辨率：XY方向0.4 nm，Z方向0.04 nm。

光纤指标：

● 光纤外径250 um，保证电镜系统真空指标；

● 可选光纤探针、平头光纤、光纤透镜；

● 可选SMA接头、FC接头。

产品特色

（1）采用双向光纤，可应用于CL光谱、光电探测及电致发光光谱等研究；

（2）光电一体化解决方案，具有高拓展性；

（3）高稳定性，保证电镜原有分辨率；

（4）很长的寿命：专利技术（专利种类：实用新型（具备高分辨多维操纵和电学测量的电子显微镜原位样品杆） 专利号：202020944865 .4）的“爪-球”结构探针杆因其独特的结构设计，是公认皮实耐用的探针杆；

（5）很低维护成本：设备配套的针尖制备系统可低成本制备针尖耗材。”爪-球“微动结构已实现模块化量产，维护成本低；

（6）很大的用户群：在国内拥有近200个高质量原位用户，出口到欧美澳等地。每年，用户会产出大量高质量研究成果。定期组织各类用户交流活动，搭建学术平台供用户交流；

（7）成熟的技术支持网络：在安徽、北京、东莞和上海拥有分公司，其他各地拥有若干技术支持网点，24小时提供技术支持。

部分国内用户

部分国外用户
