产品简介

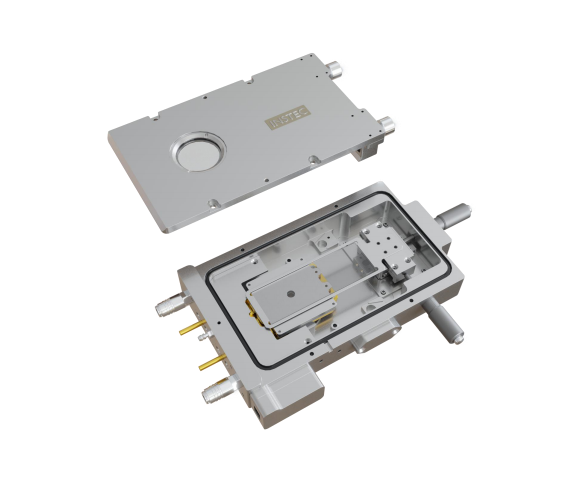

TS102GXY / TS102VXY 可用于显微镜等光学设备。冷热台的温控基于帕尔贴半 导体温控片（TEC），无需液氮制冷耗材即可达到 -40℃，适合长时间实验。冷热台 使用 25 mm x 75 mm 标准载玻片，并可进行显微镜下样品精密移动。 TS102GXY 的热台上盖与台体构成一个气密腔，TS102VXY 的则是真空腔，腔内 可以充入保护气体或抽真空（依据不同型号），来防止样品在负温下结霜。
功能特点
适用于 显微镜 等光学设备 TEC 半导体温控片，降温时无需液氮制冷耗材，适合长时间实验 -40℃~120℃ 可编程控温（无需制冷耗材） 适用 25 mm x 75 mm 标准载玻片 在 XY 方向移动样品的微分移动尺 可充入保护气体的气密腔（另有真空腔型号） 可从温控器或电脑软件控制，可提供软件 SDK *可做定制或改动，详询上海恒商
温控参数
适用光路 透射光路 和 反射光路
窗片 可拆卸与更替的窗片
最小物镜工作距离 5.6 mm *截面图中 WD
最小聚光镜工作距离 13.6 mm *截面图中 CWD
透光孔 φ5 mm *截面图中φVA
上盖窗片观察 窗片范围φ27mm，最大视角±60° *截面图中θ1
底部窗片观察 最大视角±13° *截面图中θ2
负温下窗片除霜 吹气除霜管路
结构参数
加热区/样品区 40 mm x 40 mm
样品腔高 3.5 mm 不放内盖 2.0 mm 放内盖 *样品最大厚度 = 样品腔高 – 载玻片厚度
样品衬底 默认为 25 mm x 75 mm 标准载玻片 *可根据用户使用需求更换为其他
放样 水平抽出上盖后置入样品
样品 XY 移动尺 可在显微镜下移动样品，分辨率 10μm，行程 10mm
外壳冷却 通循环水，以维持外壳温度在常温附近
安装方式 水平安装 或 垂直安装
台体尺寸/重量 169 mm x 96 mm x 25 mm
800g（TS102GXY），900g（TS102VXY）
配置列表
基本配置 TS102GXY / TS102VXY 冷热台 、mK2000B 温控器 、 外壳循环水冷系统
可选配件 冷热台安装支架 、真空系统（仅用于真空型号）
