产品简介

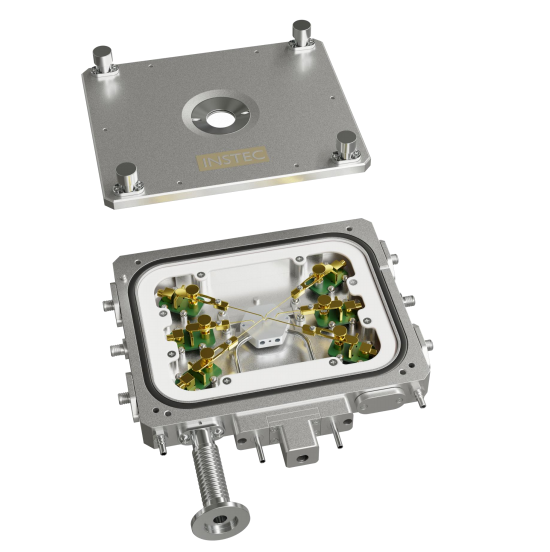

HCP421V-PM 可单独使用，也可搭配显微镜/光谱仪使用。其可在 -190℃ ~ 400℃ 范围内控温，同时允许探针电测试、光学观察和样品气体环境控制。探针台 上盖与底壳构成一个可抽真空的密封腔，亦可内充入氮气等保护气体，来防止样品 在负温下结霜，或高温下氧化。
功能特点
迷你温控探针台，可用于 显微镜/光谱仪 -190℃~400℃ 可编程控温（负温需配液氮制冷系统） φ26 mm 加热区 可抽真空的腔体，亦可充入保护气体使用 SMA 接头转 BNC 四探针，手动点针,
*可选六探针 *可选三同轴接口，用于 pA 级测试
*可选增设腔内接线柱（样品接电引线）
*可从温控器或电脑软件控制，可提供软件 SDK
*可做定制或改动，详询上海恒商
温控参数
温度范围 -190℃ ~ 400℃（负温需配液氮制冷系统）
传感器/温控方式 100Ω铂 RTD / PID 控制（含 LVDC 降噪电源）
最大加热/制冷速度 30℃/min
最小加热/制冷速度 ±0.01℃/min
温度分辨率 0.01℃
温度稳定性 ±0.05℃（>25℃），±0.1℃（<25℃）
软件功能 可设温控速率，可设温控程序，可记录温控曲线
光学参数
适用光路 反射光路 *另有透射光路型号
窗片 可拆卸与更替的窗片
最小物镜工作距离 8 mm *截面图中 WD
透光孔 台面默认无通光孔，可增设通光孔以支持透射光路
上盖窗片观察 窗片范围φ18mm，最大视角±45° *截面图中θ1
负温下窗片除霜 吹气除霜管路
结构参数
加热区/样品区 φ26 mm
样品腔高 5.8 mm *样品最大厚度由探针决定
放样 打开上盖后置入样品再点针，关上盖后无法移动探针
气氛控制 可抽真空的腔体，亦可充入保护气体使用
外壳冷却 可通循环水，以维持外壳温度在常温附近
安装方式 水平安装 或 垂直安装
台体尺寸/重量 180 mm x 130 mm x 27 mm / 1600g
配置列表
基本配置 HCP421V-PM 温控探针台、mK2000B 温控器、外壳循环水冷系统
可选配件 安装支架、测试源表、真空系统、三同轴 BNC 接口、台面电悬空、 样品接电引线
