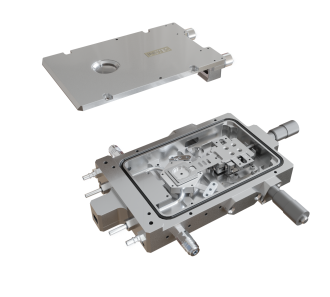

产品简介
HCS621GXY专为显微镜/光谱仪设计。此款冷热台可在 -190℃ ~ 600℃ 范围内控温，同时允许光学观察和样品气体环境控制。热台上盖与底壳构成一个气密腔，可往内充入氮气等保护气体，来防止样品在负温下结霜，或高温下氧化。此外冷热台带有可从密封腔外移动样品的XY样品微分移动尺。此外另有真空腔型号HCS421VXY提供。
功能特点
|
适用于 显微镜/光谱仪 |
|
-190℃~600℃ 可编程控温（负温需配液氮制冷系统） |
|
直径26 mm带通光孔的加热区 |
|
在XY方向移动样品的微分移动尺 |
|
可充入保护气体的气密腔（另有真空腔型号） |
|
可从温控器或电脑软件控制，可提供软件SDK |
|
*可做定制或改动，详询上海恒商
温控参数 温度范围 -190℃ ~ 600℃（负温需配液氮制冷系统）
加热块材质 银
传感器/温控方式 100Ω铂 RTD / PID 控制
最大加热/制冷速度 +150℃/min （100℃时）
-50℃/min （100℃时）
最小加热/制冷速度 ±0.01℃/min
温度分辨率 0.01℃
温度稳定性 ±0.05℃（>25℃），±0.1℃（<25℃）
软件功能 可设温控速率，可设温控程序，可记录温控曲线
光学参数
适用光路 透射光路 和 反射光路
窗片 可拆卸与更替的窗片
最小物镜工作距离 5 mm *截面图中 WD
最小聚光镜工作距离 11.5 mm *截面图中 CWD
透光孔 φ2 mm *截面图中φVA
上盖窗片观察 窗片范围φ18mm，最大视角±58° *截面图中θ1
底部窗片观察 窗片范围φ18mm，最大视角±19° *截面图中θ2
负温下窗片除霜 吹气除霜管路
结构参数
加热区/样品区 Ø26 mm *使用 XY 移动尺时样品区由样品衬底决定
样品腔高 2.5 mm *样品最大厚度 = 样品腔高 – 样品衬底厚度
样品衬底 默认为石英坩埚（内径>9mm/厚 0.5mm） *可根据用户使用需求更换为其他
放样 水平抽出上盖后置入样品
样品 XY 移动尺
可从密封腔外移动样品，分辨率 10μm，行程 10mm
气氛控制 气密腔，可充入保护气体
外壳冷却 可通循环水，以维持外壳温度在常温附近
安装方式 水平安装 或 垂直安装
台体尺寸/重量 159.7 mm x 86 mm x 22 mm / 500g
配置列表
基本配置 HCS621GXY 冷热台 、mK2000B 温控器
可选配件 冷热台安装支架 、液氮制冷系统 、外壳循环水冷系统、、 真空系统（仅用于真空型号）
|
